礦用電動蝶閥
礦用電動法蘭蝶閥
[返回列表頁]

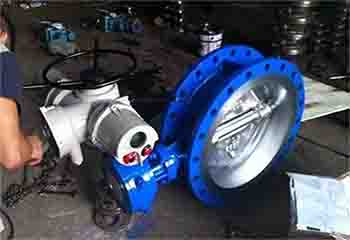

一、礦用電動法蘭蝶閥概述：
礦用電動法蘭蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能zui佳的目的。因此電動法蘭蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的裝置。
二、礦用電動法蘭蝶閥使用條件：
1、輸入信號：開關正、反轉信號（220VaC）。
2、輸出信號：直流4-20mA。
3、出軸有效位移：0--90
4、轉換誤差：不大于0.1％FS。
5、限位設置范圍：關限位0-80％；開限位20-100％。
6、長期穩定性：0.1％FS.
7、電源：AC220V20%。
8、環境溫度：－40-75℃
9、環境濕度：95％
三、礦用電動法蘭蝶閥功能特點：
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機
四、礦用電動法蘭蝶閥執行器主要技術參數：
|
輸入信號 |
4～20mADCc 1-5VDC 220VAC開關接點信號 |
|
閥位輸出信號 |
4～20mADC，負載電阻：≤500Ω |
|
分辨率 |
高于1/200 |
|
死區 |
0.4～1.2%可調 |
|
信號隔離 |
輸入信號、輸出信號、電源三隔離 |
|
故障狀態 |
可設定為0-100%全行程任意位置 |
|
工作溫度 |
-10～55℃ |
|
相對濕度 |
≤90%（不凝結） |
|
位置轉換精度 |
±0.5% |
|
絕緣電阻 |
≥100MΩ(500VDC.) |
|
絕緣強度 |
2000VAC，1分鐘（輸入對輸出對電源對地） |
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。 |
|
歡迎您訪問我們的網站【http://m.aalesa.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服 務。電話：021-64162222
